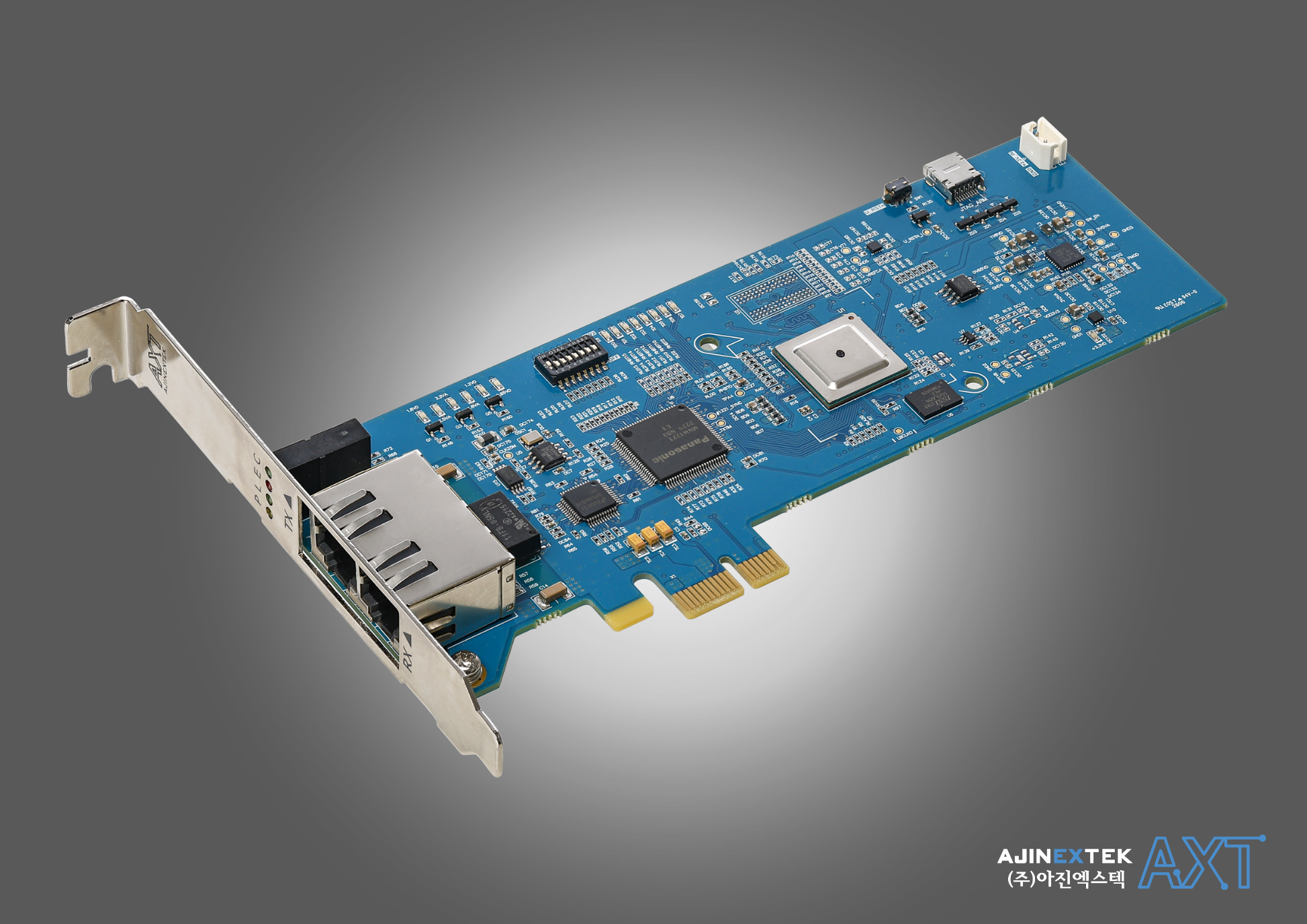

사진. (주)아진엑스텍



모션제어 및 산업자동화 전문기업 (주)아진엑스텍(이하 아진엑스텍)이 Panasonic의 분산 네트워크 규격인 RTEX(Real-Time Express)를 지원하는 PCI Express 기반 마스터 보드 ‘PCIe-R32IO-RTEX-N0’을 새롭게 출시했다.

PCIe-R32IO-RTEX-N0은 산업용 PC에 장착해 RTEX 네트워크에 연결된 여러 I/O Slave Module을 실시간으로 제어할 수 있도록 개발된 제품이다. RTEX Standard I/O Profile을 지원하며, 하나의 네트워크에서 최대 32개의 RTEX Slave Module을 구성할 수 있다.



다수의 입출력 신호 안정적 처리
PCIe-R32IO-RTEX-N0은 최대 32노드가 연결된 시스템에서도 1.0ms 주기로 각 모듈의 데이터를 갱신할 수 있어, 다수의 입출력 신호를 빠르고 안정적으로 처리해야 하는 산업자동화 환경에 효과적으로 적용할 수 있다.

네트워크는 각 장치를 순환 구조로 연결하는 Ring Topology 방식으로 구성된다. IEEE 802.3u 기반의 100Base-TX Full Duplex 통신을 지원하며, 데이터 전송 속도는 100Mbps다. 노드 간 통신 거리는 최대 60m이며, 전체 네트워크 케이블 길이는 최대 200m까지 구성할 수 있다.

PCIe-R32IO-RTEX-N0에는 디지털 입력과 출력, 아날로그 입력과 출력, 카운터 입력 등 다양한 기능의 RTEX I/O Slave Module을 연결할 수 있다. 이를 통해 반도체 제조 장비, 산업용 생산 장비, Pick & Place 시스템, 신호 모니터링, 신호 변환 및 제어, 공정 제어, 센서 데이터 수집 등 폭넓은 자동화 분야에 활용할 수 있다.

제품의 유지관리 편의성도 높였다. 보드가 산업용 PC에 장착된 상태에서 펌웨어 업그레이드를 진행할 수 있으며, 전원과 네트워크 연결 상태, 통신 여부 및 오류 발생 상태를 LED로 간편하게 확인할 수 있다.



네트워크 구성 효율적 관리
아진엑스텍은 제품 설정과 운영을 지원하는 통합 소프트웨어 ‘EzSoftware UC’를 함께 제공한다.

이를 통해 사용자는 전용 소프트웨어를 활용해 보드 인식과 네트워크 구성을 보다 효율적으로 설정하고 관리할 수 있다.

아진엑스텍 관계자는 “PCIe-R32IO-RTEX-N0는 RTEX 기반의 다양한 입출력 장치를 하나의 산업용 PC에서 통합 제어할 수 있도록 설계한 제품”이라며 “빠른 정보 갱신 주기와 유연한 확장성, 편리한 유지관리 기능을 바탕으로 반도체 및 제조 자동화 현장의 분산 I/O 시스템 구축에 도움이 될 것으로 기대한다”라고 말했다.

아진엑스텍은 모션제어와 산업자동화 분야에서 축적한 기술 역량을 기반으로 다양한 산업용 네트워크 제어 제품과 소프트웨어를 개발하고 있으며, 현장의 생산성과 시스템 운용 효율을 높일 수 있는 제품군을 지속적으로 확대해 나갈 예정이다.
