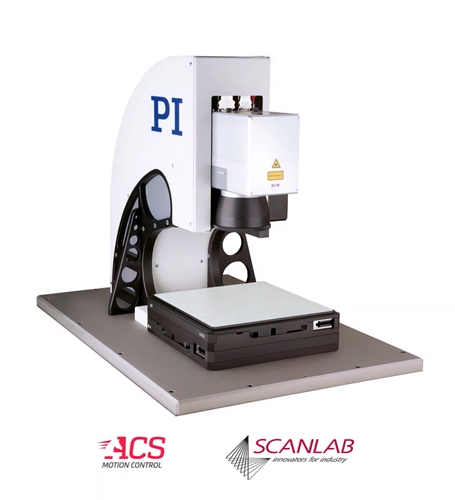

사진. 피아이코리아
PCB의 레이저 드릴링 또는 레이저 마킹과 같은 넓은 영역에서 고밀도 구조물을 가공하려면 높은 정밀도와 처리량이 필수적인데, 다축 포지셔닝 시스템과 갈바노미터 스캐너의 조합은 산업 생산의 니즈를 해결할 수 있다.
이에 PI는 syncAXIS의 PI XY 스테이지와 XL SCAN 방식의 excelliSCAN 갈바노미터 스캔 시스템을 동시에 제어함으로써 넓은 영역에서 지속적으로 작동할 수 있으므로 유휴 시간을 방지하고 스티칭 에러를 제거할 수 있는 솔루션을 제안하고 있다.
이 솔루션은 스테이지의 이동 범위에 따라 시야를 확장할 수 있는 기능은 정확도, 스폿 크기 및 성능 측면에서 광학을 고정하고 유지할 수 있다는 장점이 있다.
XY갈바노미터 스캐너를 갖춘 SCANLAB의 excelliSCAN 스캔 시스템이 레이저 빔을 제어한다. 높은 기하학적 특성과 빠른 속도의 XY리니어 모터 스테이지는 작업물을 포지셔닝하며 정밀도와 안정성을 위한 석정반 옵션을 선택할 수 있다. EtherCAT® 기반의 ACS Motion Control 솔루션으로 제어할 수 있고 프로세스 레벨에서 모션, 스캐너 및 레이저 제어를 통합하는 소프트웨어를 지원한다.
XL SCAN 방식은 작업물 모션 시스템, 스캐너 및 레이저 변조를 동시에 조정해 제어할 수 있다. XL SCAN의 제어 소프트웨어는 자동으로 원하는 패턴 궤적을 스캐너를 위한 경로, XY 스테이지를 위한 경로 및 레이저 스폿을 위한 제어로 분할한다. 스캐너는 짧은 거리에 대한 고주파 동작 신호를 수신한다. 이동 범위가 긴 포지셔닝 스테이지는 낮은 주파수를 얻고 작업 영역을 넓힌다.
더불어 이 제품은 기존 큰 필드 처리 방법을 개선해서 고객들에게 주목을 받고 있다. PI 관계자는 “기존의 큰 필드 처리 방법은 가공 영역을 개별 섹션으로 나누는 step and scan 방식을 사용한다. 피스별 처리는 속도가 느리고 바운더리에서 스티칭 에러가 발생한다. 하지만 XL SCAN은 PI 모션 시스템의 긴 이동 범위로 확장된 작업 영역을 제공하며, 스티칭 에러 없이 확장된 필드를 빠르게 연속적으로 이동할 수 있다.”라고 전했다.
