최근 태양광 발전 산업이 확대됨에 따라 발전 시스템의 구축과 운영에 있어 안전 문제도 지속해서 대두되고 있다. 이미 미국, 호주, 유럽에서 태양광 발전 구축 시 안전 시스템을 구축하고 있으며 특히 북미 시장에서는 법령을 강제화 함으로써 보다 안전한 태양광 발전 시스템을 구축하고 있다.
긴급 차단 시스템RSD(Rapid Shutdown)은 화재 시에 기계적으로 태양광 시스템의 DC 컨덕터를 급속 차단하기 위한 예방법이다. 또한 옥외 태양광 구조물에서 화재 진압 중인 소방공무원의 안전을 보장한다.

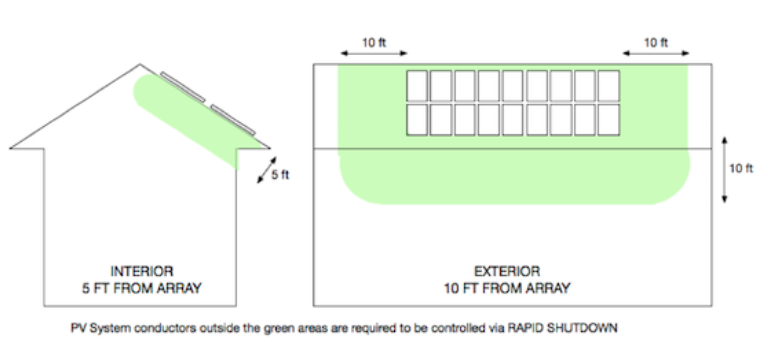

긴급 차단 시스템은 2014년 미국 전기 안전 규칙(NEC)에서 최초로 소개되었다. 또한 녹지의 PV 시스템 컨덕터는 신속한 차단을 위해 설계가 요구된다. 긴급 차단이 시작되고 10초 이내에 30V 나 240VA를 초과해선 안 된다.
미국에서는 NEC(미국 전기 안전 규칙, National Electric Code)에 의해 생성된 태양광 패널에 대한 전기 안전 요건을 강제 규정하고 있다.
사진. 에이치케이 솔라넷

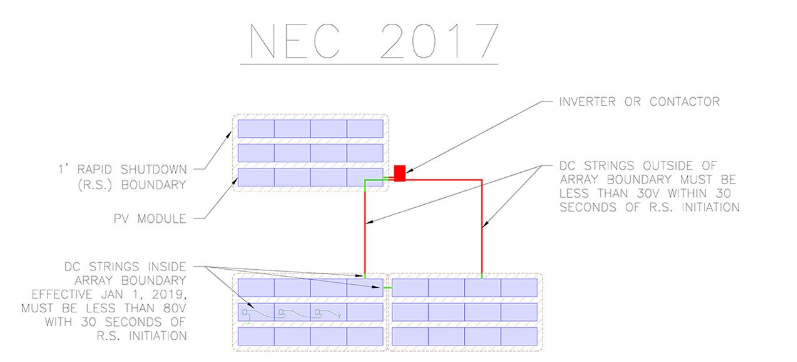

최신 규정인 NEC2017에서는 긴급 차단이 어레이 단위가 아닌 모듈 각각에서 작동이 필요하다고 말한다. 발전 긴급 차단 시스템은 1피트(30cm)로 제한되며, 어레이 내 모든 DC 스트링은 반드시 차단 시작 후 30초 이내에 80V 미만으로 작동해야 한다. 어레이 밖 DC 스트링은 긴급 차단 시작 후 30초 이내에 30V 미만으로 작동해야 한다.
사진. 에이치케이 솔라넷
발전 긴급 차단 시스템이 포함된 마이크로 인버터나 옵티마이저 시스템처럼 자체적으로 긴급 차단(NEC2017 NEC2020)기능을 본질적으로 갖추고 있는 인버터 시스템이 있지만 사용자가 스트링 인버터 시스템을 설치하고자 하면, NEC2017 혹은 NEC2020에 따라 모듈을 설치해야 한다.
왜 급속 차단이 중요한가?
루프 탑 태양광 시스템은 태양광 산업에서 중요한 역할을 하고 있다.
태양광 발전소를 더 설치하는 것은 분명 좋은 생각이기 때문에 태양광 건물이 수십 년 넘는 기간 동안 시스템 안에서 안전하게 유지하는 것이 관건이다.
태양광 발전 시스템의 경우, 해가 떠 있고 발전소가 제대로 작동할 때 운영된다.
그러나 특정 화재 상황에서는 소방관들이 건물의 전원을 차단했음에도 불구하고 고압 DC 컨덕터는 활성화된 채로 에너지가 공급되기도 한다.
발전 긴급 차단 시스템의 기계적 강제 차단이 없다면, 소방관들은 절연기능이 탑재된 보호구를 입더라도 고전압 감전의 위험에 노출되어 있을 것이다.
태양광 화재 상황에서 위험을 줄이는 발전 긴급 차단 시스템의 또 다른 중요한 요소
사진. 에이치케이 솔라넷
대부분의 태양광 발전소 화재는 태양광 DC 회로에서 발생하는 직류 아크 결함으로 인해 발생하는데, 이러한 화재를 줄일 수 있는 방법은 발전소 설치 시 직류 아크 결함을 방지하고, 태양광 발전 시스템이 화재를 일으키기 전에 직류 아크를 차단하기 위한 직류 전원을 차단하는 것이다.
고장 발생 시 DC 전압을 안전 수준으로 감소시키는 마이크로 인버터, DC 옵티마이저 등 모두 발전 긴급 차단 시스템이라고 할 수 있다. 모든 솔루션은 직류 아크로 인한 태양광 화재를 방지하기 위해 개발되었다.
에이치케이 솔라넷(HK SOLARNET)은 베니(ZJBENY) 社의
태양광 부품과 안전 솔루션 합리적 가격에 제공하기 위해 집중하는 업체로서, ZJBENY RSD(Rapid Shutdown)는 안전에 대한 혁신을 지속해서 발전시키고 있다.
긴급 차단 솔루션 RSD(Rapid Shutdown)은 베니(ZJBENY)의 최첨단 솔루션 중 하나라고 할 수 있다. 발전 긴급 차단 시스템은 대부분의 스트링 인버터 및 패널과 함께 작동한다.
사진. 에이치케이 솔라넷

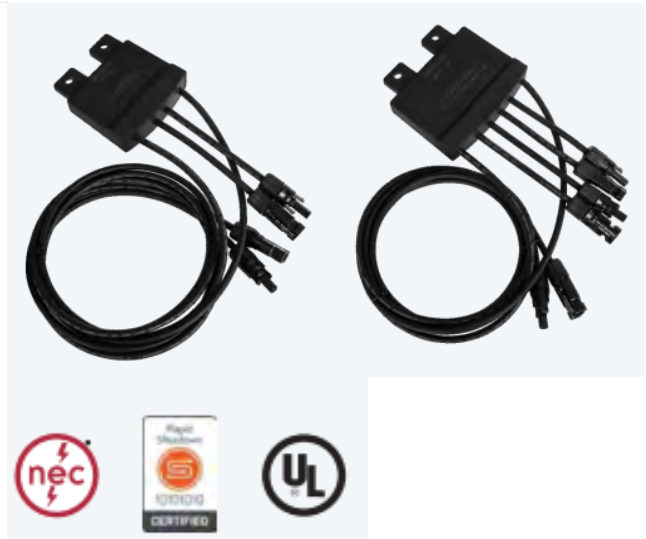

<Module Level Rapid Shutdown BFS-21>
사양:
*패널 1개, 패널 2개 및 패널 4개용 버전
*태양광 패널을 마이크로 초 단위로 긴급 차단 가능
*DC 고전압 수동 차단을 위한 비상 스위치 포함
*AC 전원 손실 시 DC 전원 또한 자동 차단
*85°C까지 고온이 감지되면 DC 전원 자동 차단
*인버터 또는 WIFI에 의한 누전 방지
*25년 품질 보증
