케이티알(KTR)은 지난 8월 1일(현지시각) 비틀림 유연형 중간축 커플링(Torsionally Flexible Intermediate Shaft Coupling)인 ROTEX ZRS를 출시했다.
현재 ROTEX® ZRS 커플링은 5가지 사이즈로 제공되며, 최대 토크 560N로, 중간 튜브는 고강도 알루미늄으로 제작돼 샤프트 길이는 최대 4,000mm로 제조가 가능하다.
이 커플링의 적용 분야는 베 어링(Bearing) 및 자재 취급 기 술, 리프팅 시스템과 갠트리 로 봇(Gantry Robot), 펌프 산업 및 농업 공학 등이다.
고강도 알루미늄으로 제작된 ROTEX ZRS의 중간 튜브는 전체적인 강성이 높아 커플링의 밴딩 속도 조절에 효과적이며, 특수 단면 형상과 낮은 편향으로 최대 4,000㎜의 샤프트 거리를 보장한다.
또한 ROTEX ZRS는 강철 튜브를 사용하 는 타 중간 튜브 커플링과 비교했을 때 빠른 속도에 적용이 가능하다. 먼지와 같은 외부 영향으로부터 보호 경량화된 ROTEX ZRS의 높은 강도는 유연한 92 Shore-A 스파이더에서 경도가 높은 64 Shore-D 스파이더까지 토 크 전달이 가능하다.

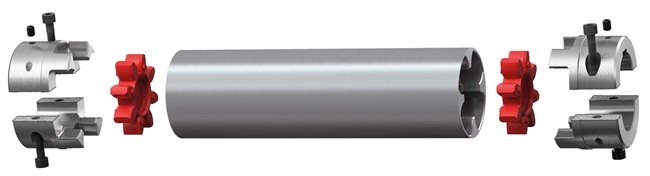

또한 튜브의 길이는 전체 커플링 길이에서 내부 캠(Internal Cam) 형상을 유지하면서 커스터마이 징이 가능하다. 튜브 내부에는 두개의 더블 카다닉 커플링의 ROTEX-GS(Backlash-Free) 스파이더가 위치하고 있어 먼지와 같은 외부 영향으로부터 보호되며, 튜브를 지지하는 역할을 한다. 모든 허브 버전과 결합해 광범하게 응용 ZRS 중간 튜브는 KTR 커플링 시리즈, ROTEX 스탠다드 및 ROTEX GS의 모든 허브 버전과 결합할 수 있어, 광범위 한 응용이 가능하며, 허브 버전에 따라 커플링을 방사형 또는 축 방향으로 장착 및 분리할 수 있다.
