피아이코리아가 OCT(광 간섭성 단층촬영기술; Optical Coherence Tomography)에 적합한 스캐닝을 위한 정밀 모션 시스템을 소개한다.
OCT(광 간섭성 단층촬영기술; Optical Coherence Tomography)는 조직 투과를 최적화하기 위해 0.8μm~1.4μm 파장의 광대역 적외선을 기반으로 한 간섭계 영상 기법이다. OCT는 이미 안과에서 훌륭한 표준으로 자리잡았지만 최근에는 피부과에서도 피부암을 진단하는 등 점점 더 많이 응용되고 있다. OCT는 기존의 침습적 진단 방법과 비교하여 결과를 더 빨리 전달하고 환자에게 미치는 부작용과 스트레스를 줄여준다.
안과 OCT를 이용한 안저 검사(사진. 피아이코리아)

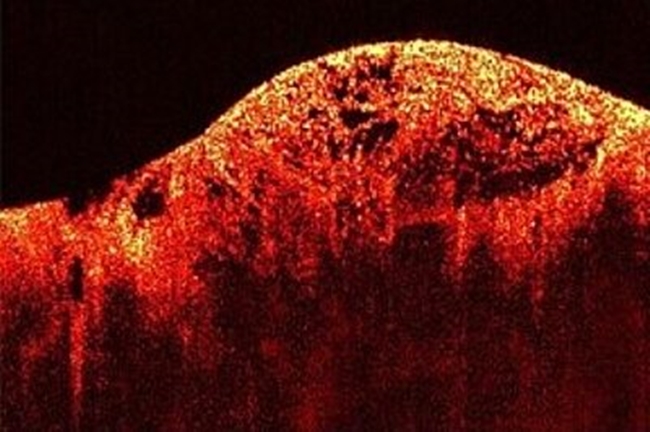

OCT를 기반으로 한 이미징 시스템으로 촬영된 육종 사진(사진: Dr. Stephen Boppart, Biophotonics Imaging Laboratory, University of Illinois at Urbana-Champaign/Wikipedia)

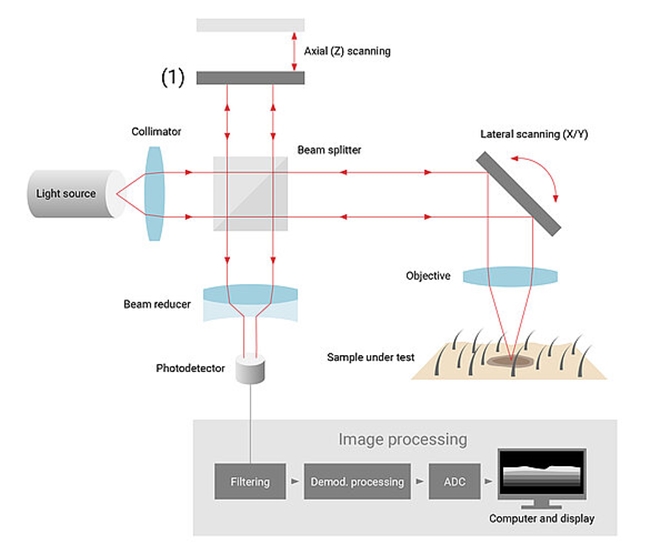

조직 검사를 위한 마이컬슨간섭계 셋업
OCT 기술은 마이컬슨간섭계 셋업에서 짧은 간섭성 길이로 조직에 가장 잘 침투하는 800~1,400nm 파장 영역인 광대역 IR 광을 사용한다. 신호는 생물학적 조직 내 굴절률 경계에서의 반사에 기초한 신호광 및 기준광 간섭의 결과이다.
따라서 OCT 기술은 간섭계 암 중 하나에서 광학 빔의 정밀하고 역동적인 축 스캐닝에 의존한다. 이를 위해 PI는 최대 이미지 해상도를 제공하는 나노포지셔닝 스테이지를 제공한다. PI는 다양한 드라이브 기술과 표준 제품을 기반으로 스캔 축을 장비 및 애플리케이션별 요구 사항(크기, 이동 범위, 드라이브 유형)에 맞게 조정하고 해상도를 OCT 장비의 전체적인 디자인에 맞게 설정할 수 있다. 또한, 정교한 컨트롤러 기술과 다양한 인터페이스를 통해 쉽게 스테이지에 액세스할 수 있다.
(사진. 피아이코리아)
일반적인 사양
축 스캔에 가장 적합한 사양은 일반적으로 0.4~3mm 범위에 있는 관통거리(z)이다. 이 값은 스테이지에서 필요한 최소 이동 범위를 직접 정의한다. 추가 사양은 다음과 같다.
축 분해능 : 0.5 - 15 μm (간섭성 길이의 절반)
측면 분해능 : 1.3 - 3 μm(광초점 직경)
스캔 속도 : 85 - 1500kHz(기술에 따라 다름)
이미지 2D/3D 프레임 속도: 10 - 30fps
스캐닝을 위한 정밀 모션 시스템 제안
피아이의 제품은 최신 OCT 시스템의 요구 사항을 충족하기 위해 여러 드라이브 컨셉으로 사용할 수 있다.
플렉셔 가이드 피에조 리니어 나노포지셔닝 스테이지는 가능한 최고의 해상도 및 정밀도를 제공한다. 또한 마찰과 마모가 없으며 위치를 유지하기 위해 사실상 전원이 필요하지 않다.

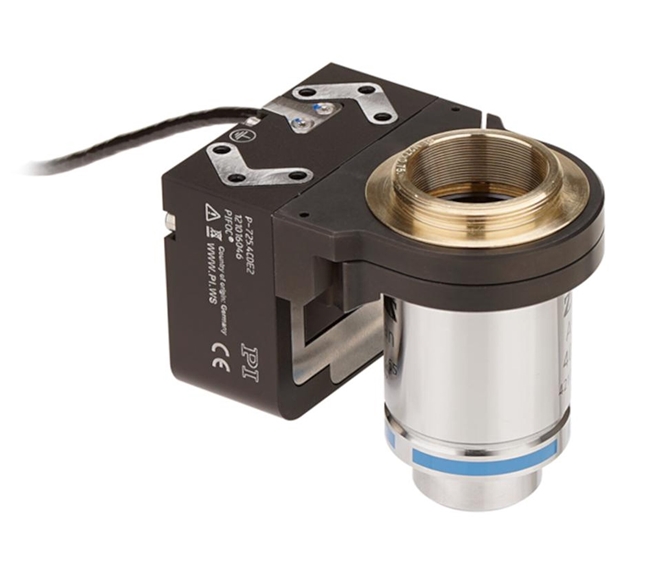

P-725 현미경 대물렌즈 마운트용 피에조 스캐닝 스테이지(사진. 피아이코리아)

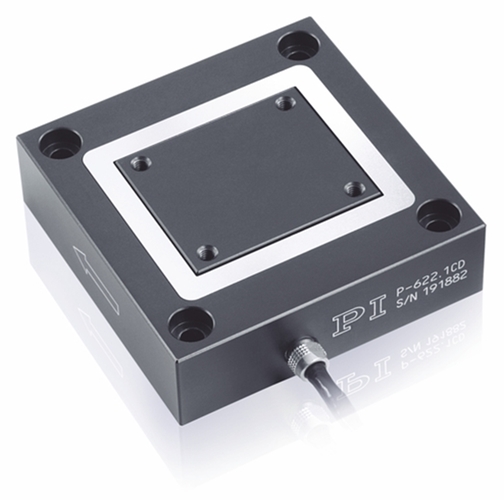

P-620 ~ P-629 피에조 플렉셔 나노포지셔닝 스테이지(사진. 피아이코리아)

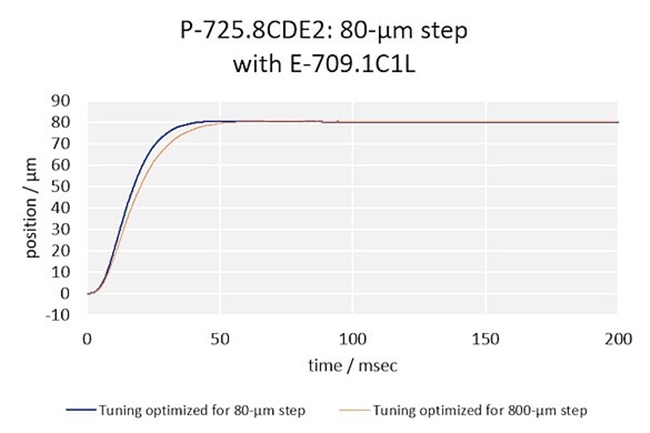

피에조 대물렌즈 스캐너의 안정화 성능(사진. 피아이코리아)
보이스코일 리니어모터 스캐닝 스테이지, 정확한 모션 제공
보이스코일 모터는 확성기로 잘 알려진 전자기 원리를 기반으로 하며 0.5mm ~ 25mm(1인치)의 모션 범위에 가장 적합하다. 보이스코일 모터는 마찰과 마모가 없으며, 매우 역동적이고 정확한 모션을 제공한다. 스캐닝 및 포지셔닝 스테이지는 정밀한 가이드를 제공하기 위해 크로스 롤러 레일과 결합되는 경우가 많다. 스캐닝 스테이지와 통합된 리니어 인코더는 정확한 위치와 속도 제어를 위해 폐루프 모션 컨트롤러에 피드백을 제공한다.
커스텀 스테이지 제공
이처럼 피아이코리아는 앞에서 표준 제품 기술을 기반으로 규격, 정확도, 이동 범위, 예산에 따라 맞춤형 솔루션을 개발할 수 있다.
