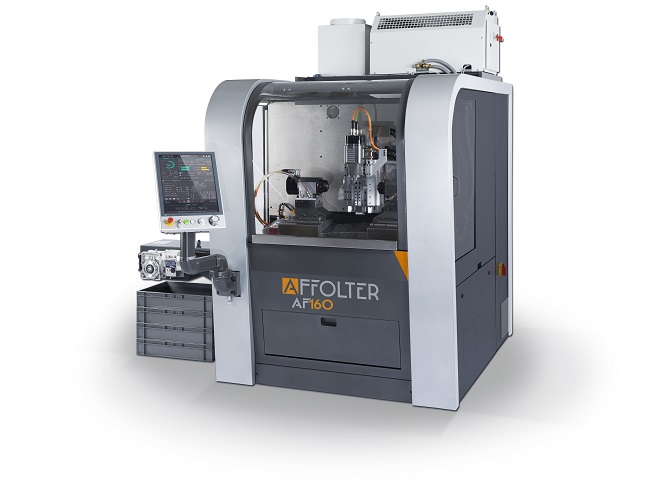

AF160(사진. 아폴터 그룹)
초정밀 기어 호빙 장비와 기술 전문 기업인 스위스 아폴터 그룹(Affolter Group)이 오는 5월 23일(월)부터 27일(금)까지 개최되는 SIMTOS 2022서 자사의 핵심 정밀기기 자동화 솔루션을 선보인다고 밝혔다.
아폴터 그룹에 따르면, 기업은 이번 전시회서 AF160의 핵심 기술을 선보이며 국내 고객사 확보에 나선다.
아폴터 그룹(Affolter Group) Vincent Affolter 전무 이사는 “AF160은 다목적 성과 최대 효율성이 필요한 고도의 정밀기기 제조업체를 위해 설계됐다. 내장된 8축의 최첨단 자동화 솔루션은 혁신적인 신속변환 시스템을 제공할 수 있다.”라고 전했다.
신속변환 시스템은 사용자가 선택할 수 있는 옵션 사항으로, 이 시스템을 통해 작업자는 단 30분 만에 한 구성에서 다음 구성으로 전환할 수 있는 생산성을 보유하게 된다.
C축과 C프라임 축이 스핀들로 장착돼 있는데, 이 설정은 절단 품질, 토크 및 강성을 향상시키나 A축을 +/- 50°로 제한한다. 이와 관련해 Vincent Affolter 전무이사는 “이 구성은 헬리컬 기어, 베벨 기어 제조에 이상적이다”라고 밝혔다.
C축 심압대와 C 프라임 축 스핀들을 통해 작업자는 더 많은 유연성 확보할 수 있다. A축은 +50~-115°까지 이동할 수 있어 웜 밀링 작업이 가능하며 상기에서 언급한 모든 기어 유형에도 사용될 수 있다.
뿐만 아니라, C축은 비어 있고 C 프라임 축에는 스핀들이 장착돼 있는데 이로 하여금, 내치기어의 파워 스카이빙 작업이나 페이스 기어 생산도 가능토록 한다.
부품 로더인 AF72는 AF160을 위해 특별히 설계됐다. 병렬 로딩 및 언로딩을 위한 이중 그리퍼 시스템과 텔레스코픽 축을 통해 부피와 제품 및 응용 분야에 따라 다양한 구성을 선택해 부품을 쉽고 효율적으로 운반할 수 있다. AF72는 최대 5개의 공급 레일을 장착할 수 있어 더 많은 부품을 사전에 로드할 수 있으며 적절한 구성으로 기기가 24시간 이상 자율적으로 작동할 수 있도록 한다.

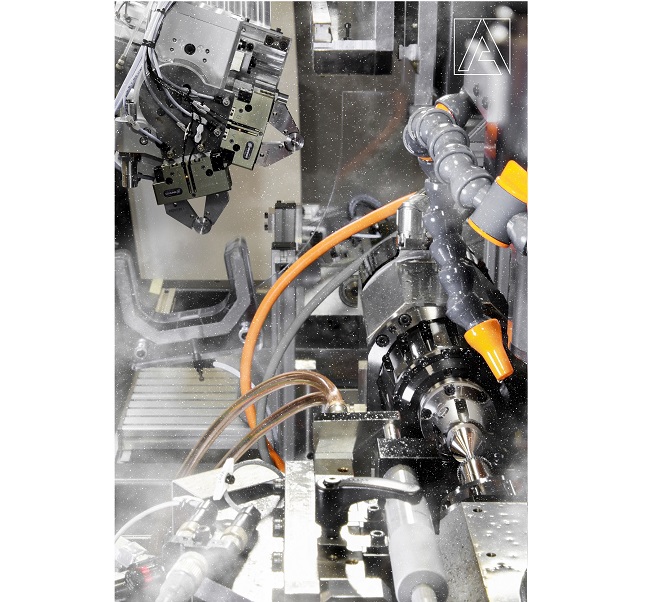

부품 로더 AF72의 평행 로딩 및 언 로딩을 위한 이중 그리퍼 시스템과 텔레스코픽 축(사진. 아폴터 그룹)
Vincent Affolter 전무이사는 “텔레스코픽 축은 기계의 작업 영역의 청결성을 보장하며, 로봇 팔은 부품을 로드한 후 후퇴해 작업자가 기계가공 작업 중 실시간으로 상태를 확인할 수 있도록 프로세스가 운영된다”라고 전했다.
AF160은 모든 애플리케이션에 대해 설정 가능하다. 호빙 옵션에는 센서 감지를 통한 스카이빙, AF54 디버링 장치를 추가해 디버링 프로세스를 기어 생산에 통합시켰고, 부품 방향 및 자체 제어까지 포함된다. 더불어 다양한 클램핑 시스템, 맞춤형 냉각수 시스템 및 칩 추출 컨베이어도 탑재됐다. 사용자 친화성이 핵심이며. 최첨단 디지털 CNC 제어 Pegasus는 매우 빠른 규제를 보장하고 IoT를 통합한다.
Vincent Affolter 전무이사는 “직관적인 Pegasus는 모든 기계 축과 다양한 옵션 및 자동화를 위한 다수의 주변 장치를 제어한다”라고 설명했다.
프로그래밍은 19인치 터치 스크린으로 간단하고 직관적이며 사용자 친화적인 방법으로 가능하다. 데이터는 클라우드를 통해 공유할 수 있으며 애프터 서비스 및 예방 유지 관리를 간소화하여 가동 중지 시간을 최소화할 수 있다.
