독일계 구동 솔루션 전문 기업 케이티알(KTR)이 플레인, 니들 베어링 타입부터 확장 가능 타입, 스테인리스 스틸 타입, 잠금장치 기능이 추가된 타입까지 차별화된 유니버셜 조인트를 소개한다. 동사는 이러한 다양한 제품 라인업을 통해 고객 작업 현장에 적합한 솔루션을 제공할 예정이다.

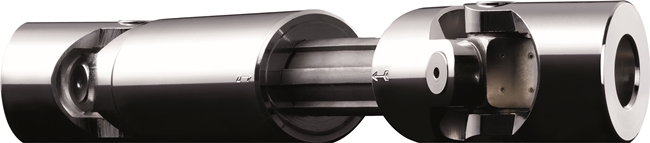

확장 가능 타입 유니버셜 조인트 GA(사진. KTR)
상호 연결된 두 개의 허브로 구성
케이티알(KTR)이 DIN 808에 따른 다양한 버전의 유니버셜 조인트, 니들 베어링 H/HD 타입의 유니버셜 조인트, 스테인리스 스틸 X/XD타입의 유니버셜 조인트 등 타사와 차별화된 유니버셜 조인트를 선보이며 적용범위를 확장하고 있다.
본 제품은 조인트 중심 피스와 스트랩으로 상호 연결된 두 개의 허브로 구성된다. 조인트 헤드의 베어링은 애플리케이션의 종류에 따라 선택한 플레인 또는 니들 베어링으로 제작된다. 이 베어링을 통해 싱글 조인트는 다른 커플링 유형에 비해 상당히 큰 각도 변위를 보정할 수 있으며, 두 개의 베어링을 가진 더블 조인트는 반경 방향 변위를 추가로 상쇄할 수 있다. 아울러 확장 가능한 버전의 유니버셜 조인트는 각도 및 반경 방향 변위와 더불어 축 변위까지도 상쇄할 수 있다.
조인트 당 카단 샤프트의 최대 회절 각도 45° 지원
케이티알(KTR)이 제안하는 다양한 버전의 유니버셜 조인트는 조인트 당 카단 샤프트의 최대 회절 각도는 45°이다.

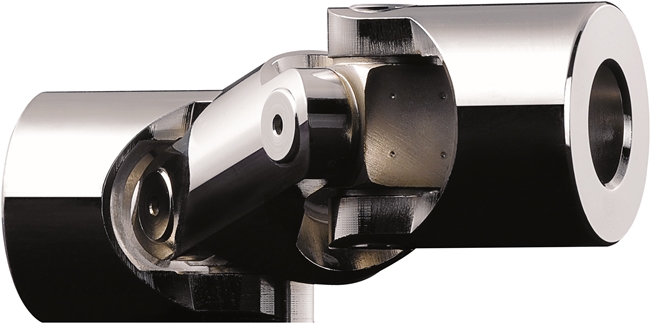

플레인 베어링 GD 타입의 유니버셜 조인트(사진. KTR)
조인트 헤드의 베어링은 유니버셜 조인트 타입 G 및 GD의 플레인 베어링으로 제작되며 최대 허용 속도를 1,000rpm으로 제한하고 있으며, 다른 커플링 유형에 비해 훨씬 큰 각도 정렬 불량 변위를 보상하며, 두 개의 베어링이 있는 더블 조인트의 경우 반경 방향 변위를 추가로 상쇄할 수 있는 장점이 있다.
KTR의 또 다른 제품인 H/HD 타입의 유니버셜 조인트 헤드의 베어링은 니들 베어링으로 제작되며, 최대 허용속도를 4,000rpm으로 제한한다.
또한 확장 가능 타입 유니버셜 조인트 헤드의 베어링은 유니버셜 조인트 타입 GA의 플레인 베어링과, HA 타입의 니들 베어링으로 제작된다. GA 플레인 베어링은 최대 허용속도를 1,000rpm으로, HA 타입의 니들 베어링은 최대 4,000rpm로 제한한다. 이 확장 가능한 버전의 유니버셜 조인트는 축 방향 및 각도 변위와 더불어 반경 방향 변위를 상쇄할 수 있는 특징을 가지고 있다.
이어 스테인리스 스틸 타입인 유니버셜 조인트 헤드의 베어링은 조인트 타입 X와 XD의 플레인 베어링으로 제작되며, 최대 허용속도를 300rpm으로 제한한다. 스테인리스 스틸로 만들어져 부식에 강하다는 장점이 있다. 아울러 확장이 가능한 버전의 유니버셜 조인트인 만큼 축 방향 및 각도 변위와 더불어 반경 방향 변위를 상쇄할 수 있는 장점이 있다.
빠른 잠금장치 기능이 추가된 GR 타입의 유니버셜 조인트(사진. KTR)
그리고 빠른 잠금장치 기능이 추가된 GR/HR 타입의 유니버셜 조인트 역시 주목할 필요가 있다. 유니버셜 조인트 GR 타입의 플레인 베어링은 최대 허용속도 1,000rpm, HR 타입의 니들 베어링은 4,000rpm이다. 이 타입은 단기간에 도구 없이 샤프트에서 분리할 수 있는 빠른 잠금 기능이 탑재됐으며, 다른 커플링 유형에 비해 상당히 큰 각도 변위 보정이 가능하다. 마찬가지로 두 개의 베어링을 가진 더블 조인트로서 방사형 변위를 추가로 상쇄할 수 있다.
KTR 관계자는 “당사는 높아진 고객 니즈에 대응하기 위해 풍부한 라인업을 기반으로 차별화된 유니버셜 조인트를 제공하며 한층 고도화된 솔루션을 제안할 예정”이라고 전했다.
