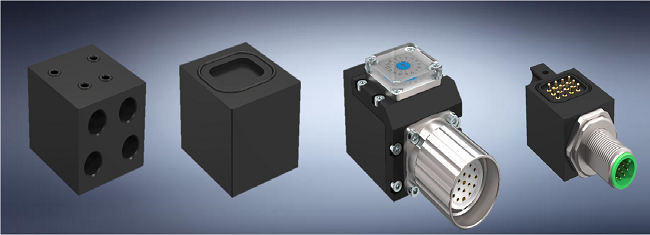

(왼쪽부터) WER3000FPL04-06-A (공압식), WER3000LLN00-00-A (보호 장치), WER3000LSI13-11-A (인코딩 가능) 및 WER1000FSI12-00-A (신호)
짐머그룹이 분리선을 통해 다양한 매체를 전송하는 역할을 수행하는 ‘에너지 엘리먼트(Energy Element)’의 재설계를 통해 광범위한 제품 포트폴리오를 확장했다고 밝혔다. 제품의 구조를 재조정하고 시리즈에 신제품을 추가한 짐머그룹은 광범위한 포트폴리오를 구축하며 기존 표준 제품이 더 많은 기능을 구현할 수 있게 됐으며 특히 빠른 납기, 합리적인 가격의 제품이라는 장점에 비표준 제품에 대한 니즈에도 대응 가능해졌다. 짐머그룹의 에너지 엘리먼트의 확장으로 인해 고객사는 신속하고 정확하게 적합한 모델을 선정할 수 있어 기회비용과 시간의 절약이 가능하다.
한편, 짐머그룹의 새로운 어댑터 플레이트는 동사의 핵심 장비라고 할 수 있는 ‘WER1000 시리즈’를 더 다양한 툴체인저에 적용할 수 있으며 원형 플러그가 포함된 새 버전의 전동식 엘리먼트는 IP54로, 더 열악한 환경에서도 수용 가능한 장점도 구현됐다.
별다른 조립 없이도 다량 신호 전송
이전에는 신호를 전송하기 위해 상대적으로 적은 선택지의 연결 플러그가 달린 접점이나 직접 조립해야 하는 접촉면을 선택해야 하는 번거로움이 있었다. 그러나 이번에 짐머그룹이 내세운 신제품 라인업은 보편적인 M12 연결 플러그가 달린 8개의 접점이 있는 장치 (WER1000FSI08-00-B 및 WER1000LSI08-00-B) 혹은 12개의 접점이 있는 장치 (WER1000FSI12-00-B 및 WER1000LSI12-00-B)로, 별도의 조립 작업 없이도 많은 수의 신호를 전송할 수 있다.
최대 16개의 루즈 파트 인코딩

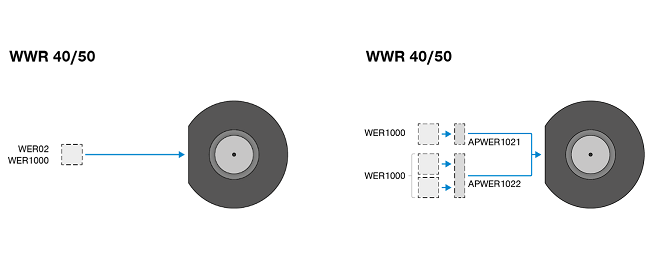

툴체인저 WWR40 또는 WWR50에 적합한 에너지 엘리먼트(사진. 짐머그룹)
주 : 왼쪽은 이전 구조 방식, 오른쪽은 새로운 구조 방식
짐머그룹의 신제품은 통합 선택 스위치를 사용해 0에서 15 사이의 숫자를 루즈 파트에 할당할 수 있다. 시스템(WER3000LSI13-11-A)은 최대 16 개의 서로 다른 루즈 파트를 인코딩 할 수 있다. 선택 스위치는 플렉시 글라스 판으로 고정돼 있어 설정 후 우발적인 작동을 방지할 수 있으며 장치에는 13개 핀, 고정 부품은 19개 핀 신호 장치(WER3000FSI19-00)를 사용할 수 있다. 아울러 동사는 고정부품과 루즈 파트 조합을 사용하지 않을 경우, 접점이 노출되는 문제를 개선하고자 보호 장치(WER1000LLN00-00-B 또는 WER3000LLN00-00-A)를 제공, 먼지와 습기로부터 보호가 가능해졌다.
공압 기술의 발전
짐머그룹은 공압식 에너지 엘리먼트 제품 포트폴리오에 두 쌍의 신제품을 추가했다. WER3000FPL04-06-A 및 WER3000LPL04-06-A는 G1/4″ 연결 스레드가 달린 네 가지 커넥터가 있으며 소형 툴체인저를 위한 제품인 WER1000FPL04-12-B 및 WER1000LPL04-12-B도 각각 M5 연결 스레드가 달린 4가지의 커넥터를 구현했다. 이를 통해 좁은 공간에서도 많은 공압선을 사용할 수 있다.
한편, 에너지 엘리먼트 WER3000FLA01-00-A 및 WER3000LLA01-00-A는 모든 공작물과 용접봉 사이의 접지 전위를 통해 기존의 용접을 가능하게 한다. 이 장치는 최대 140A의 전류를 전송할 수 있으며 접지 또는 전극 측에 사용할 수 있다.
짐머그룹 관계자는 “다양한 용도로 사용되기에 에너지 엘리먼트는 다양한 애플리케이션에서도 사용할 수 있어야 한다. 따라서 매우 복잡할지라도 정확한 내용을 위해 새로운 구조는 많은 것들을 사용할 수 있도록 보편성을 제공하기 위해 노력했다. 이제 고객사는 당사가 제공하는 제품 라인업을 확인하고 툴체인저를 사전에 필터링할 수 있다.”라고 밝혔다.
